ما هو تصميم كرة الختم الصلبة المناسب لتطبيقات الصمامات الصناعية المختلفة؟

غالبًا ما يركز مشترو الصمامات الصناعية أولاً على الحجم الاسمي وفئة الضغط والمواد عند تحديد مصادر بديلة أو مكونات OEM. ومع ذلك، تحتاج كرة الصمام أيضًا إلى مطابقة هيكل الصمام، وطريقة الختم، وخصائص التدفق، وبيئة الخدمة. تم اختياره بشكل صحيح كرة الختم الصلبة يمكن أن يدعم الختم المستقر في التطبيقات حيث تضع درجة الحرارة أو الضغط أو الوسائط الكاشطة أو التشغيل المتكرر متطلبات إضافية على الصمام. بالنسبة للمهندسين وفرق المشتريات، فإن المفتاح هو تقييم التطبيق الكامل قبل اختيار كرة الصمام بدلاً من التعامل مع كل مكون صلب الغلق على أنه قابل للتبديل.

ابدأ بهيكل الصمام

الخطوة الأولى هي تحديد كيفية عمل الكرة داخل الصمام. تتميز الصمامات الكروية العائمة والثابتة بترتيبات هيكلية وظروف تحميل مختلفة، لذلك لا ينبغي اختيار كراتها فقط من خلال القطر الخارجي.

تُستخدم كرات الصمامات الثابتة بشكل شائع في هياكل الصمامات حيث يتم دعم الكرة بواسطة نظام مرتكز الدوران، بينما تعتمد الكرات العائمة على الحركة المتحكم فيها نحو المقعد للحفاظ على الختم. تقدم التصميمات ثلاثية الاتجاهات، على شكل حرف L، وعلى شكل حرف V متطلبات إضافية لاتجاه التدفق أو تنظيمه.

بالنسبة لمشاريع تصنيع المعدات الأصلية، فإن توفير الرسم الأصلي أو العينة أو نموذج الصمام أو متطلبات الأبعاد التفصيلية يمكن أن يساعد الشركة المصنعة في تحديد هيكل الكرة المناسب قبل الإنتاج.

مطابقة الكرة مع الوسيط

تعتبر وسيلة التشغيل عامل اختيار مهم آخر. يمكن للمياه النظيفة والغاز الطبيعي والسوائل الكيميائية والطين والسوائل التي تحتوي على جزيئات معلقة أن تنتج متطلبات مختلفة جدًا على أسطح الختم.

يجب على المهندسين مراعاة ما يلي:

• خصائص التآكل للوسط
• وجود جزيئات كاشطة
• لزوجة السوائل
• درجة حرارة التشغيل
• تقلبات الضغط والضغط
• تردد تشغيل الصمام

على سبيل المثال، قد تتطلب الكرة المخصصة لسائل معالجة نظيف مادة أو معالجة سطحية مختلفة عن تلك المستخدمة في نظام يحتوي على جزيئات كاشطة. ولذلك ينبغي تطوير المواصفات الصحيحة حول ظروف الخدمة الفعلية.

اختر معالجة السطح وفقًا لظروف التآكل

لا يعتمد أداء الختم القوي على المادة الأساسية فحسب، بل يعتمد أيضًا على حالة سطح العمل. يمكن النظر في معالجات سطحية مختلفة وفقًا للمزيج المطلوب من الصلابة ومقاومة التآكل ومقاومة التآكل وتوافق الختم.

توفر Boshi خيارات هندسة الأسطح بما في ذلك ENP وSTL وNi60 وطلاء WC ولحام التراكب والرذاذ الحراري وتلميع المرآة لتلبية متطلبات كرة الصمام المختلفة.

الغرض من المعالجة السطحية ليس مجرد زيادة الصلابة. يجب أيضًا أن يظل العلاج متوافقًا مع مقعد الصمام ويحافظ على الشكل الهندسي المطلوب بعد المعالجة.

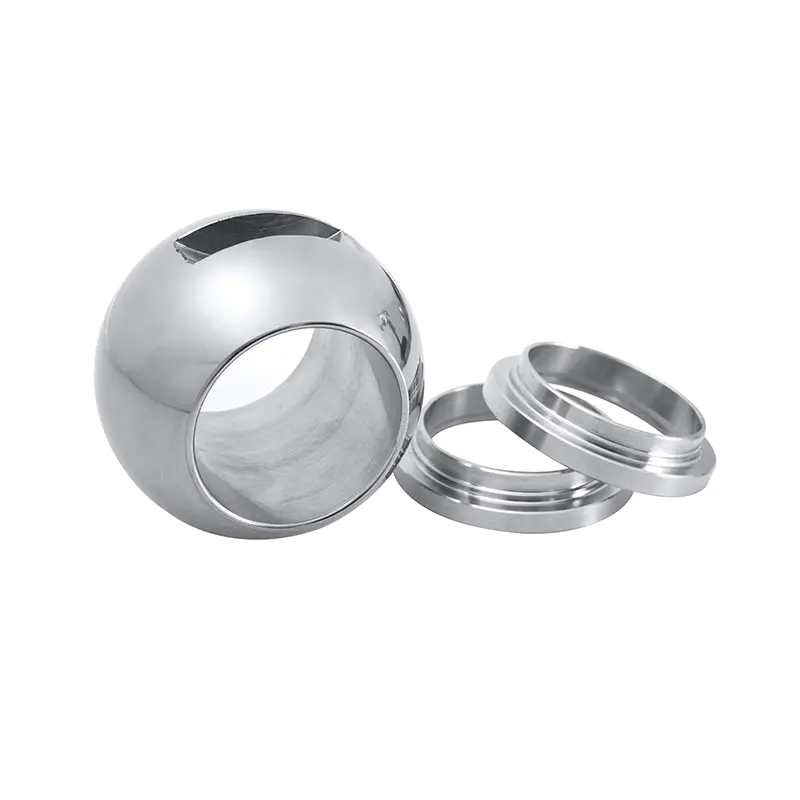

لا تتجاهل مجموعة الكرة والمقعد

لا يمكن تقييم كرة الصمام بشكل مستقل عن مقعد التزاوج الخاص بها. يشكل المكونان واجهة الختم الفعلية، لذلك يجب النظر في هندستهما وتشطيب السطح والصلابة وتوافق المواد معًا.

قد تؤدي التركيبة غير المناسبة إلى زيادة الاحتكاك أو عزم الدوران التشغيلي، في حين أن الاتصال غير المتناسق يمكن أن يؤثر على استقرار الختم. بالنسبة للصمامات الآلية، قد تؤثر هذه العوامل أيضًا على حجم المشغل واستجابة التشغيل.

لهذا السبب، يجب على فرق المشتريات تقديم أكبر قدر ممكن من المعلومات حول مجموعة الصمامات الكاملة عند طلب عرض أسعار كروي مخصص.

المسائل الدقيقة لقطع غيار OEM

يمكن أن تصبح مشاريع الاستبدال معقدة عندما يستخدم الصمام الأصلي تصميمًا كرويًا غير قياسي. حتى عندما يكون حجم الصمام الاسمي متطابقًا، فإن الاختلافات في تكوين التجويف أو واجهة الجذع أو هندسة الأخدود أو الأبعاد الكروية أو هيكل التثبيت يمكن أن تمنع المكون القياسي من التركيب بشكل صحيح.

تسمح عملية التصنيع القائمة على الرسم بإعادة إنتاج هذه التفاصيل وفقًا للمتطلبات الفنية للعميل. تدعم شركة تشجيانغ بوشي صمام التكنولوجيا المحدودة إنتاج كرات الصمامات حسب الطلب استنادًا إلى رسومات العملاء، كما توفر إمكانية التصنيع باستخدام الحاسب الآلي وقدرات الطحن الدقيقة للأشكال الهندسية المتخصصة.

يجب أن يعكس التفتيش الميزات الهامة

بالنسبة لكرات الصمامات المخصصة، يجب أن يركز فحص الجودة على الأبعاد والخصائص التي تؤثر بشكل مباشر على التجميع والختم. اعتمادًا على متطلبات المشروع، قد يشمل الفحص دقة الأبعاد والاستدارة وخشونة السطح والصلابة والتحقق من المواد.

تشمل قدرات التصنيع والفحص لدى Boshi التصنيع باستخدام الحاسب الآلي، والطحن الدقيق، ومعدات القياس المنسقة، واختبار الاستدارة، ومقاييس الطيف، ومعدات اختبار الصلابة. تدعم هذه الإمكانات الإنتاج الخاضع للرقابة بدءًا من إعداد المواد وحتى الفحص النهائي.

لماذا يجب على مشتري OEM العمل مباشرةً مع أ مصنع صمام الكرة

بالنسبة لمصنعي الصمامات وفرق الصيانة الصناعية، يمكن أن يؤدي اختيار مورد قادر على التعامل مع التصميمات المخصصة إلى تبسيط الاتصال وتقليل التغييرات غير الضرورية أثناء الإنتاج. Zhejiang Boshi Valve Technology Co., Ltd. ، التي تأسست في عام 2005، تدمج التصميم والإنتاج والمبيعات والخدمة، مع إمكانات داخلية تغطي الحدادة والضغط، ولف الألواح الفولاذية واللحام، وتشكيل الأنابيب غير الملحومة، والتصنيع باستخدام الحاسب الآلي، وتصنيع كرة الصمام.

باعتبارها مصنعًا ذو خبرة في تصنيع كرات الصمامات، تدعم Boshi الأبعاد المخصصة وهياكل التدفق والمواد والمعالجات السطحية والنماذج الأولية وإنتاج الدفعات الصغيرة والإنتاج الضخم. بالنسبة للمشترين الذين يقومون بتقييم كرة الختم الصلبة، فإن مناقشة هيكل الصمام ووسط التشغيل وظروف الضغط ودرجة الحرارة وتكوين المقعد والرسومات الفنية مع الشركة المصنعة يمكن أن تؤدي إلى مواصفات أكثر ملاءمة للمكونات وعملية توريد أكثر سلاسة لتصنيع المعدات الأصلية.
