في عالم التحكم في السوائل، تلعب الدقة والهندسة وراء مكونات الصمام دورًا حيويًا في تحديد أداء النظام وموثوقيته. ومن بين هذه المكونات، كرة الصمام - خاصة في تطبيقات مثل صمام الكرة الجذعية ، صمام الكرة الصناعية، ومتعددة طريقة صمام الكرة - ضروري لضمان التحكم المتسق في التدفق، وتنظيم الضغط، والمتانة التشغيلية. تستكشف هذه المقالة كيف تؤثر كرات الصمامات الدقيقة على ديناميكيات التدفق، وكيف يحافظ المصنعون على الجودة، وكيف تستخدم أنواع الصمامات المختلفة هذه الكرات لتلبية المتطلبات الخاصة بالصناعة.
دور كرات الصمامات الدقيقة في ديناميكيات التدفق

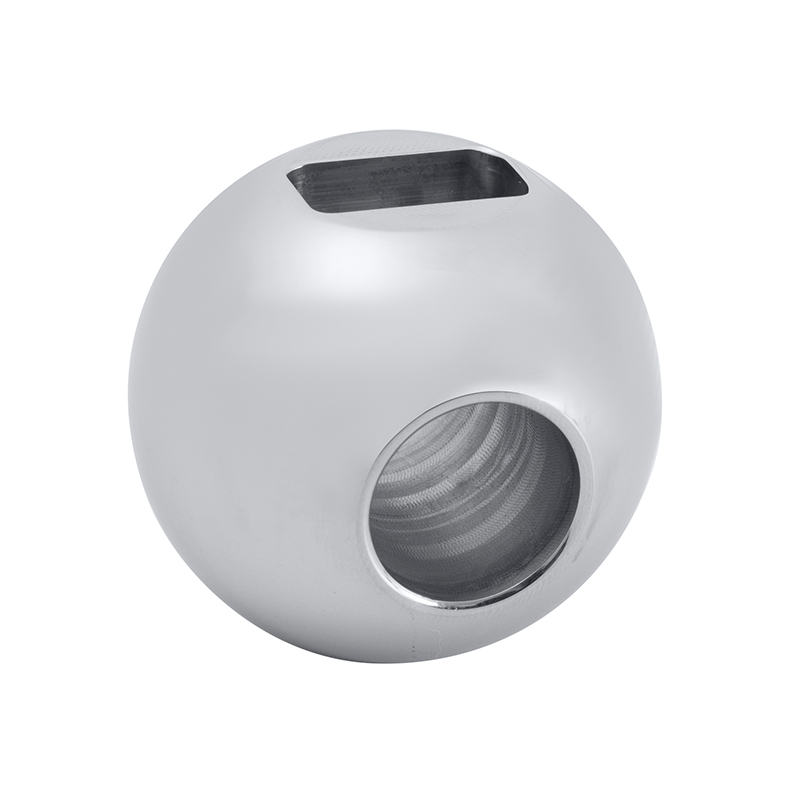

تعمل كرة الصمام، المصنوعة عادةً من الفولاذ المقاوم للصدأ أو السبائك المتخصصة، كعنصر الختم الأساسي والتحكم في التدفق داخل الصمام الكروي. يسمح تصميمها الكروي، جنبًا إلى جنب مع التجويف المركزي، بتدفق السوائل أو تقييده اعتمادًا على اتجاه الكرة. في الوضع المغلق، يتدفق الجانب الصلب من الكتل الكروية، بينما في الوضع المفتوح، تتم محاذاة التجويف مع خط الأنابيب للسماح بالمرور.
عندما نأخذ في الاعتبار ديناميكيات السوائل، فإن الدقة هي المفتاح. تؤثر استدارة الكرة، والانتهاء من السطح، وقطر التجويف بشكل مباشر على معدل التدفق، وانخفاض الضغط، والاضطراب داخل جسم الصمام. حتى العيوب البسيطة في شكل الكرة يمكن أن تتطور إلى تدفق غير متساوٍ، أو التجويف، أو التآكل المبكر. هذا هو السبب الشركة المصنعة للصمام الكروي الصناعي تولي أهمية كبيرة للتفاوتات والمعالجات السطحية واتساق المواد أثناء عملية الإنتاج.
سلوك التدفق في الصمامات الكروية الجذعية
يشتمل الصمام الكروي الجذعي على كرة ذات ساق متصل يتصل بمقبض أو مشغل. عند الدوران، يقوم الجذع بتدوير الكرة، وبالتالي فتح أو إغلاق الصمام. فيما يتعلق بديناميكيات التدفق، توفر الصمامات الكروية الجذعية إمكانية الإغلاق السريع وانخفاض الضغط المنخفض نسبيًا عندما تكون في الوضع المفتوح. ومع ذلك، فإن اتصال الكرة الجذعية يقدم بعض تحديات التصميم، خاصة فيما يتعلق بنقل عزم الدوران وسلامة الختم حول منطقة الجذع.
تضمن المعالجة الدقيقة لكرات الصمام بقاء حركة الدوران سلسة مع الحفاظ على الختم الفعال. وهذا مهم بشكل خاص في التطبيقات ذات الدورة العالية أو البيئات ذات التقلبات المتكررة في درجات الحرارة. يوفر الصمام الكروي الجذعي المُجهز جيدًا خصائص تدفق يمكن التنبؤ بها مع اضطراب وتسرب صغير.
في بعض التطبيقات، خاصة في صناعات مثل النفط والغاز أو المعالجة الكيميائية، يجب أن يظل سلوك التدفق مستقرًا تحت ضغوط ودرجات حرارة مختلفة. غالبًا ما يستخدم المصنعون مواد مقاومة للتمدد الحراري والتآكل، بينما يقومون أيضًا بدمج تصميمات كروية تسبب اضطرابًا أقل في التدفق.
تصميمات الصمامات متعددة الاتجاهات واتجاه التدفق
تأخذ طريقة الصمام الكروي - التي يشار إليها غالبًا بالصمام ثلاثي أو رباعي الاتجاهات - المبادئ الأساسية للصمام الكروي القياسي وتطبقها على أنظمة الأنابيب الأكثر تعقيدًا. في الصمام ثلاثي الاتجاهات، على سبيل المثال، تتميز الكرة بتجويف على شكل حرف L أو على شكل حرف T، مما يسمح بمسارات تدفق متعددة. يمكن توجيه التدفق في مسارات مختلفة اعتمادًا على كيفية تدوير الكرة.
في هذه التكوينات، تصبح ديناميكيات التدفق أكثر تعقيدًا. يمكن أن تؤدي التغييرات الحادة في الاتجاه إلى فقدان الضغط أو قص السوائل إذا لم يتم التحكم فيها بعناية. تعد الدقة في تصميم الكرة ومحاذاة التجويف أمرًا ضروريًا لإدارة هذه التغييرات. يجب أن تفي كرات الصمامات في تطبيقات الصمامات الكروية بالتفاوتات الهندسية الصارمة لضمان محاذاة جميع المنافذ بشكل صحيح وأن تغييرات اتجاه التدفق نظيفة وفعالة.
يُستخدم هذا النوع من الصمامات بشكل شائع في تطبيقات الخلط والتحويل، حيث يجب إدارة مدخلات أو مخرجات التدفق المتعددة في جسم صمام واحد. ولهذا السبب، غالبًا ما تكون كرات الصمامات متعددة الاتجاهات أكبر حجمًا وتتطلب عمليات تصنيع إضافية، بما في ذلك تشكيل التجويف، ومطابقة المقعد، وتطبيقات الطلاء التي تقلل الاحتكاك.
الدقة وضمان الجودة من الشركات المصنعة للصمامات الكروية الصناعية
لقد استثمر مصنعو الصمامات الكروية الصناعية بشكل كبير في تقنيات التشغيل وطرق الفحص للحفاظ على الاتساق في إنتاج كرات الصمام. يتم استخدام آلات القياس الإحداثية (CMMs)، وأجهزة اختبار خشونة السطح، وأنظمة اختبار التسرب لضمان تلبية كرات الصمام لمعايير الأداء الصارمة.
بدءًا من اختيار المواد الخام وحتى التجميع النهائي، تم تصميم كل مرحلة من مراحل التصنيع للتخلص من المتغيرات التي يمكن أن تؤثر على ديناميكيات التدفق. يتضمن ذلك مراقبة تركيز الكرة واستدارتها وسلامة السطح. يمكن تطبيق طلاءات خاصة مثل طلاء الكروم، أو PTFE، أو الطلاءات الخزفية لتحسين مقاومة التآكل وسلوك التدفق.
بالإضافة إلى الدقة، تعد إمكانية التتبع والتوثيق أمرًا مهمًا. غالبًا ما يقدم المصنعون تقارير مفصلة عن خصائص المواد وعمليات فحص الأبعاد ونتائج الاختبار، خاصة للتطبيقات المهمة في قطاعات الطاقة والكيماويات ومعالجة المياه.
يعد فهم ديناميكيات التدفق لكرات الصمامات الدقيقة أمرًا ضروريًا للمهندسين وأخصائيي المشتريات المشاركين في أنظمة التحكم في السوائل. سواء كان ذلك في الصمام الكروي الجذعي المصمم للإغلاق المباشر، أو الصمام الكروي متعدد الاتجاهات المستخدم للتحكم الاتجاهي المعقد، أو الصمام الكروي الصناعي القياسي للتطبيقات العامة، فإن جودة كرة الصمام وتصميمها لهما تأثير كبير على الأداء.
من خلال التركيز على الدقة ومعالجة الأسطح والتصميم الخاص بالتطبيقات، يساهم المصنعون في التشغيل الآمن والفعال لأنظمة التدفق عبر مجموعة واسعة من الصناعات. نظرًا لأن متطلبات التحكم في السوائل أصبحت أكثر تطلبًا، ستستمر كرات الصمامات الدقيقة في العمل بمثابة حجر الزاوية في تكنولوجيا الصمامات التي يمكن الاعتماد عليها.
