بروتوكولات اختبار التسرب لمجموعات كرة الصمام

تعد مجموعات كرات الصمامات مكونات مهمة في العديد من أنظمة التحكم في السوائل الصناعية. يعد اختبار التسرب المناسب لهذه التجميعات أمرًا ضروريًا لضمان أدائها وسلامتها وطول عمرها. تستكشف هذه المقالة بروتوكولات اختبار التسرب المطبقة خصيصًا عليها صمام تعويم الكرة الثقيلة ق، 3 طريقة صمام الاتحاد ق، and الحد من الصمامات الكروية ، وتسليط الضوء على الاعتبارات والمنهجيات الرئيسية لضمان السلامة في ظل ظروف التشغيل.

فهم تجميعات كرة الصمام وتطبيقاتها

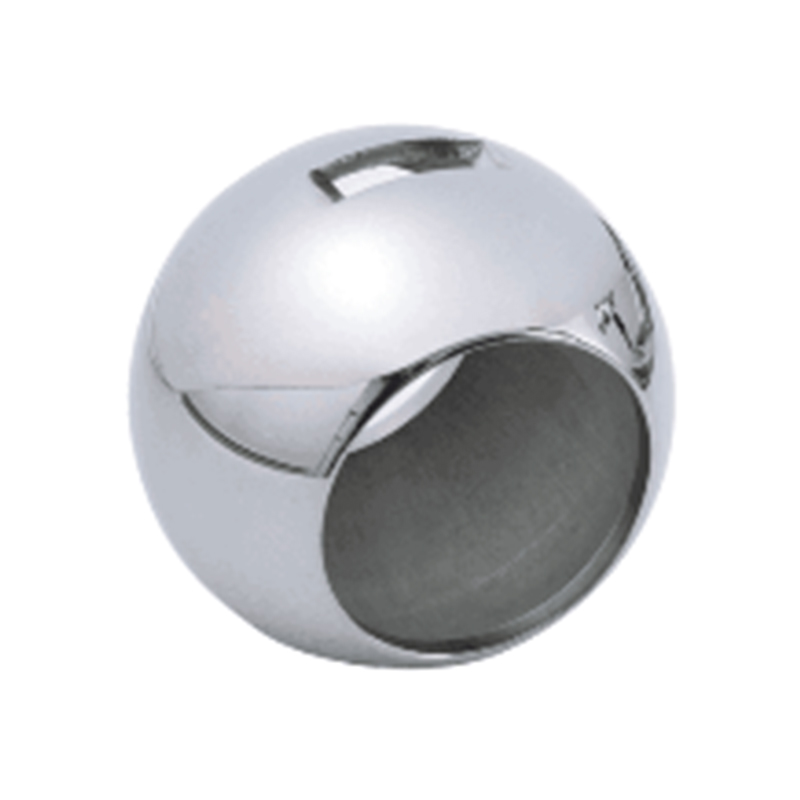

تستخدم مجموعات كرة الصمام كرة كروية ذات تجويف يدور للتحكم في تدفق السوائل. يسمح تصميمها بالإغلاق السريع والمتانة وتعدد الاستخدامات عبر تطبيقات متعددة.

صمام كروي عائم للخدمة الشاقة: غالبًا ما يستخدم في التحكم في مستوى السائل، ويتميز هذا الصمام بطفو كروي قوي ينظم تدفق السوائل إلى الداخل أو الخارج من خلال الاستجابة للتغيرات في مستوى السائل. ويتطلب عادةً قوة عالية وإغلاقًا محكمًا لتجنب التسربات التي قد تؤدي إلى حدوث اضطرابات في المعالجة أو مخاطر السلامة.

صمام اتحاد ثلاثي الاتجاهات: يحتوي هذا الصمام على ثلاثة منافذ يمكن تهيئتها لتحويل أو خلط تدفقات التدفق. يسمح تصميمها الموحد بسهولة التجميع والتفكيك، وهو أمر ذو قيمة في الصيانة وإعادة تكوين النظام. يضمن اختبار التسرب بقاء المسارات الداخلية للصمام معزولة أو متصلة حسب الحاجة دون حدوث تسربات غير مقصودة.

صمام كروي مخفض: تم تصميمه لتقليل معدل التدفق أو الضغط، ويتميز هذا الصمام بتجويف أصغر مقارنةً بخط الأنابيب، مما يتحكم في التدفق بدقة. يعد اختبار التسرب أمرًا بالغ الأهمية لهذا الصمام للحفاظ على ضغط النظام وتجنب الخسائر التي يمكن أن تؤثر على التحكم في العملية.

أهمية اختبار التسرب في تجميعات كرة الصمام

يمكن أن يسبب التسرب في مجموعات كرة الصمام ما يلي:

فقدان سوائل العملية، وزيادة التكاليف التشغيلية

يحدث التلوث البيئي في حالة تسرب السوائل الخطرة

ينخفض ضغط النظام، مما يؤثر على كفاءة العملية

مخاطر السلامة بسبب إطلاق السوائل غير المنضبط

نظرًا لهذه المخاطر، تعد بروتوكولات اختبار التسرب الموثوقة ضرورية لتحديد العيوب مثل فشل الختم، أو مسامية المواد، أو التجميع غير المناسب، أو عيوب السطح.

طرق اختبار التسرب الشائعة لمجموعات كرة الصمام

1. الاختبار الهيدروستاتيكي

يتضمن الاختبار الهيدروستاتيكي ضغط الصمام بسائل (عادة الماء) عند ضغط محدد مسبقًا للتحقق من سلامة مجموعة كرة الصمام تحت الضغط. هذه الطريقة فعالة في اكتشاف التسريبات التي قد تحدث بسبب عيوب الختم أو أخطاء التجميع.

الإجراء: يتم إغلاق الصمام، ويتم الضغط على منفذ واحد أو أكثر. تتم مراقبة التجميع بحثًا عن انخفاض الضغط أو التسريبات المرئية.

الاعتبارات: بالنسبة للصمامات العائمة الكروية شديدة التحمل، يجب أن يحاكي الاختبار مستويات السوائل التشغيلية والضغوط لضمان عدم تسرب آلية التعويم أو الالتصاق.

2. اختبار هوائي

يستخدم اختبار التسرب الهوائي الهواء المضغوط أو الغاز الخامل للكشف عن التسربات، وغالبًا ما يتم دمجه مع محلول صابوني أو أجهزة استشعار إلكترونية لتحديد موقع الهواء المتسرب.

الإجراء: يتم إغلاق الصمام وضغطه بالغاز. يتم تطبيق محلول الصابون خارجيًا للكشف عن الفقاعات التي تشير إلى التسربات، أو يتم استخدام أجهزة الكشف بالموجات فوق الصوتية لقياس أكثر دقة.

التطبيق: اختبار الهواء مناسب للصمامات الموحدة ثلاثية الاتجاه، خاصة أثناء مرحلتي التجميع والصيانة حيث يلزم إجراء اختبار سريع دون تلوث السوائل.

3. مطياف كتلة الهيليوم

تكتشف هذه الطريقة المتقدمة التسريبات الدقيقة عن طريق ملء تجويف الصمام بالهيليوم واستخدام مطياف الكتلة للكشف عن الهيليوم المتسرب من التجميع.

التطبيق: غالبًا ما يستخدم لصمامات الكرة المخفضة الحرجة في الأنظمة التي يمكن أن تكون فيها التسريبات الصغيرة جدًا ضارة.

الفائدة: يوفر كشفًا حساسًا للغاية دون التسبب في تلف الصمام أو مكوناته.

بروتوكولات محددة لأنواع الصمامات المختلفة

صمام تعويم الكرة الثقيلة

إجراء الاختبارات الهيدروستاتيكية عند ضغوط تعكس الأحمال التشغيلية.

التحقق من حركة الكرة العائمة وفعالية الختم تحت كثافات سائلة مختلفة.

افحص الأختام بصريًا بعد اختبارها بحثًا عن علامات تدهور المواد.

3 طريقة الاتحاد صمام

يُفضل إجراء اختبار هوائي نظرًا لسهولة الوصول والتجميع.

اختبر جميع المنافذ بشكل منفصل ومجمع لضمان مسارات التدفق الصحيحة.

تأكد من أن وصلات الاتحاد مانعة للتسرب ويمكنها تحمل دورات التفكيك وإعادة التجميع دون تسرب.

تخفيض صمام الكرة

استخدم مطياف كتلة الهيليوم للكشف عن التسرب عالي الحساسية.

إجراء الاختبار الهيدروستاتيكي للتحقق من سلامة الضغط.

افحص التجويف والواجهة الكروية بعناية، حيث أن الحجم غير المتطابق يمكن أن يسبب التسرب.

الممارسات المثالية لمجموعات كرات الصمامات لاختبار التسرب

الفحص قبل الاختبار: تأكد من أن الصمامات نظيفة وخالية من الحطام ومجمعة بشكل صحيح قبل الاختبار.

الضوابط البيئية: إجراء الاختبارات في بيئات يتم التحكم في درجة حرارتها لمنع تمدد المواد أو انكماشها من التأثير على النتائج.

التوثيق: تسجيل ضغوط الاختبار والمدد والنتائج بدقة من أجل التتبع ومراقبة الجودة.

الصيانة الدورية: يجب أن يكون اختبار التسرب جزءًا من جداول الصيانة الروتينية، خاصة للصمامات المستخدمة في التطبيقات الحرجة.

توافق المواد: حدد وسائط اختبار متوافقة مع مواد الصمام لتجنب التآكل أو التورم الذي قد يخفي العيوب.

تعد بروتوكولات اختبار التسرب الفعالة ضرورية للحفاظ على موثوقية مجموعات الصمامات الكروية، خاصة في الصمامات الكروية العائمة للخدمة الشاقة، وصمامات الاتحاد ثلاثية الاتجاه، وصمامات الكرة المختزلة. ومن خلال تطبيق طرق الاختبار المناسبة مثل قياس الطيف الكتلي الهيدروستاتيكي والهوائي والهيليوم، يمكن للمصنعين والمستخدمين اكتشاف التسربات مبكرًا، مما يضمن السلامة والكفاءة التشغيلية. يعمل اختبار التسرب المنتظم والشامل على ضمان أداء هذه الصمامات ويدعم سلامة أنظمة التحكم في السوائل عبر الصناعات.
